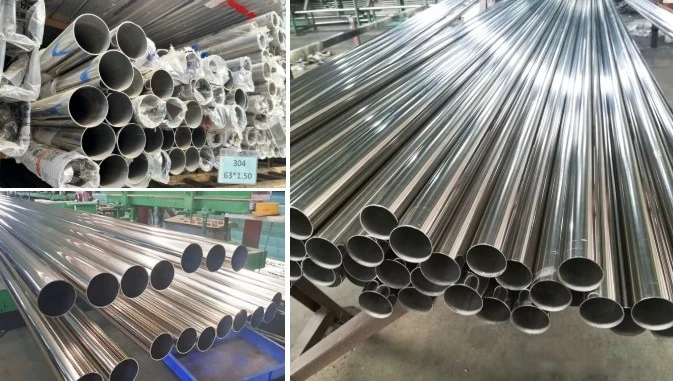

Αξιολόγηση πίεσης για σωλήνα από ανοξείδωτο χάλυβα 316

316 βαθμολογία πίεσης σωλήνα από ανοξείδωτο χάλυβα

Η βαθμολογία πίεσης των σωλήνων από ανοξείδωτο χάλυβα 316 εξαρτάται από διάφορους παράγοντες, συμπεριλαμβανομένων των σωλήνωνπάχος τοίχου, εξωτερική διάμετρο, τύπος υλικού, και το περιβάλλον λειτουργίας του σωλήνα (π.χ. θερμοκρασία, τύπος υγρού κ.λπ.). 316 ανοξείδωτος χάλυβα (και η παραλλαγή του 316L) χρησιμοποιείται ευρέως σε βιομηχανίες όπως το χημικό, το θαλάσσιο και το πετρέλαιο και το φυσικό αέριο λόγω της εξαιρετικής τηςαντοχή στη διάβρωσηκαιαπόδοση υψηλής θερμοκρασίας.

1. Κοινές αξιολογήσεις πίεσης (με βάση τα πρότυπα)

Οι αξιολογήσεις πίεσης των 316 σωλήνων από ανοξείδωτο χάλυβα ταξινομούνται τυπικά σύμφωνα με τα διεθνή πρότυπα όπωςASTM A312καιASME B36.19. Ακολουθούν ορισμένα κοινά πρότυπα και τα αντίστοιχα εύρη βαθμολογίας πίεσης:

🔹ASTM A312(για απρόσκοπτους και συγκολλημένους σωλήνες από ανοξείδωτο χάλυβα):

316 Οι σωλήνες από ανοξείδωτο χάλυβα είναι συνήθως διαθέσιμοι σε διάφορες κατηγορίες πάχους τοίχου, όπως το Πρόγραμμα 5, 10s, 40s, 80s και 160, το καθένα με διαφορετικές αξιολογήσεις πίεσης.

Για παράδειγμα, ένας σωλήνας πάχους τοίχου του Προγράμματος 40 που κατασκευάζεται από ανοξείδωτο χάλυβα 316 μπορεί τυπικά να αντέχει σε μέγιστη πίεση λειτουργίας πάνω από1500 psi(γύρω103 μπαρ), ανάλογα με την εξωτερική διάμετρο και τις συνθήκες θερμοκρασίας.

🔹ASME B36.19(Πρότυπο για διαστάσεις σωλήνων από ανοξείδωτο χάλυβα):

Αυτό το πρότυπο ισχύει τόσο για απρόσκοπτους όσο και για συγκολλημένους σωλήνες, με μέγιστες βαθμολογίες πίεσης που καθορίζονται με βάση την εξωτερική διάμετρο και το πάχος του τοιχώματος.

Η βαθμολογία πίεσης αυξάνεται καθώς αυξάνεται το πάχος του τοιχώματος και η διάμετρος του σωλήνα, συνήθως χρησιμοποιούνται σε συστήματα μεταφοράς υψηλής πίεσης.



---

2. 316 σωλήνα από ανοξείδωτο χάλυβαΤύπος υπολογισμού βαθμολόγησης πίεσης

Για να υπολογίσετε τη συγκεκριμένη βαθμολογία πίεσης ενός σωλήνα από ανοξείδωτο χάλυβα 316,Η φόρμουλα του BarlowΧρησιμοποιείται συνήθως:

Οπου:

🔹P= Μέγιστη πίεση λειτουργίας (σε MPa ή PSI)

🔹S= Επιτρεπόμενη τάση για το υλικό (περίπου200 MPaή30, 000 psiγια 316 ανοξείδωτο χάλυβα)

🔹t= πάχος τοίχου σωλήνα (σε mm ή ίντσες)

🔹D= Εξωτερική διάμετρο σωλήνα (σε mm ή ίντσες)

---

3. Αξιολογήσεις πίεσης με βάση το μέγεθος και την εφαρμογή του σωλήνα

🔹Σωλήνες μικρής διαμέτρου(π.χ. εξωτερική διάμετρο 25 χιλιοστών ή 1 ίντσας, πάχος τοίχου 1,65mm):

Μπορεί τυπικά να χειρίζεται πιέσεις1500 psi.

🔹Σωλήνες μεσαίας διαμέτρου(π.χ., 42mm ή 1,5 ίντσες εξωτερική διάμετρο, πάχος τοίχου 2,77mm):

Μπορεί να αντέξει τις πιέσεις στο εύρος του1000-1200 psi.

🔹Σωλήνες μεγάλης διαμέτρου(π.χ. εξωτερική διάμετρο 219mm, πάχος τοίχου 6,35mm):

Η βαθμολογία πίεσης μπορεί να είναι στο εύρος του300-400 psi.

---

4. Επίδραση της θερμοκρασίας στη βαθμολογία πίεσης

Η μέγιστη πίεση λειτουργίας 316 σωλήνων από ανοξείδωτο χάλυβα μειώνεται καθώς αυξάνεται η θερμοκρασία. Για παράδειγμα, σε θερμοκρασίες παραπάνω300 μοίρες, η επιτρεπόμενη πίεση λειτουργίας μειώνεται σημαντικά.



Εάν χρειάζεστε λεπτομερέστερες τιμές ή υπολογισμούς, πείτε μου το μέγεθος και τις συνθήκες χρήσης των σωλήνων και μπορώ να σας βοηθήσω να κάνετε πιο ακριβείς υπολογισμούς!
